Mesurer avec ProCollector
Ingénieusement simple.
Le ProCollector est un système de mesure laser conçu pour réaliser des relevés précis d’objets en 2D et en 3D, directement sur chantier ou sur un site industriel.
Il permet de digitaliser les éléments mesurés, d’enregistrer les données dans des fichiers DAO 2D ou 3D et également de projeter des points sélectionnés à partir de ces fichiers.
Les données ainsi créées peuvent être directement exploitées dans votre logiciel de DAO.
Des relevés précis, simplement
Une longue expérience de la projection laser au service de la mesure
Le ProCollector est la suite logique de l’application de la technologie laser développée avec les projecteurs laser SL Laser.
Cette technologie permet de faciliter et d’accélérer les opérations de relevé, tout en réduisant les erreurs et les imprécisions liées aux méthodes de mesure traditionnelles ou aux conditions rencontrées sur site.
Les données étant directement enregistrées sous forme numérique, le ProCollector permet également de limiter les risques de mauvaise interprétation lors de la transmission des relevés entre le chantier, le bureau d’études et les différents intervenants.
Facile à transporter, rapide à installer et simple à utiliser, le ProCollector s’adapte aux différentes conditions rencontrées sur chantier ou en environnement industriel.
Les points forts du ProCollector
Réalisez directement sur site des relevés précis de points, de lignes et de courbes afin de digitaliser les éléments existants en 2D ou en 3DRelevés 2D et 3D
Relevés 2D et 3D
Réalisez directement sur site des relevés précis de points, de lignes et de courbes afin de digitaliser les éléments existants en 2D ou en 3DRelevés 2D et 3D
Digitalisation directe
Les coordonnées relevées sont enregistrées numériquement et permettent de créer des fichiers directement exploitables dans votre environnement DAO.
Mesure des formes complexes
Le système de mesure ProCollector est la suite logique de l’application de la technologie laser avec nos projecteurs laser. Comme ceux-ci, le système de mesure au laser facilite et accélère de nombreux processus de travail. .

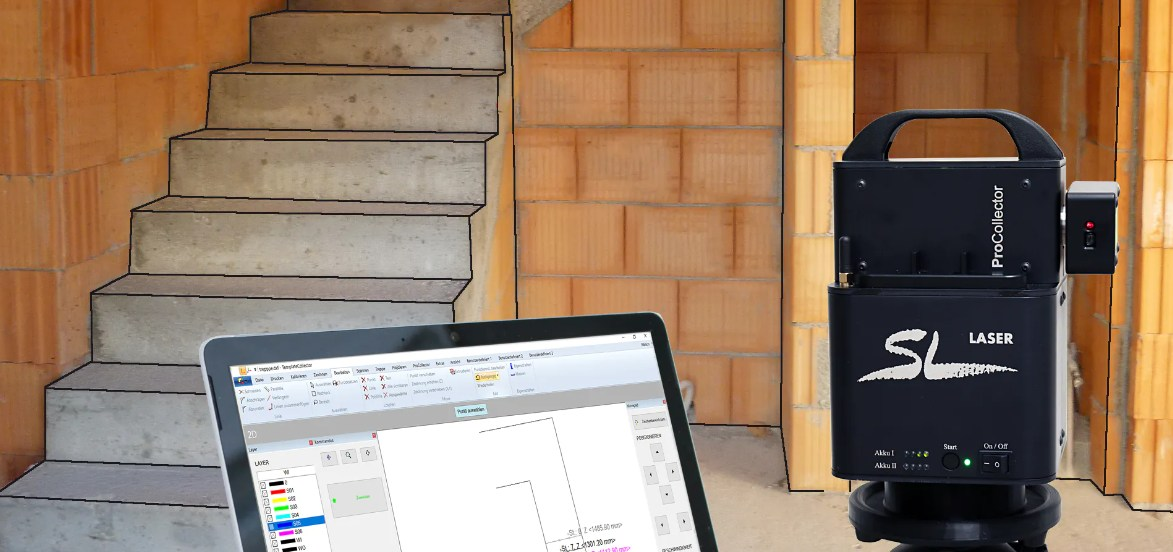

Fichiers DAO
Les coordonnées issues des mesures peuvent être enregistrées dans des fichiers DXF ou IGS, puis utilisées directement dans votre logiciel de DAO
Le ProCollector en pratique

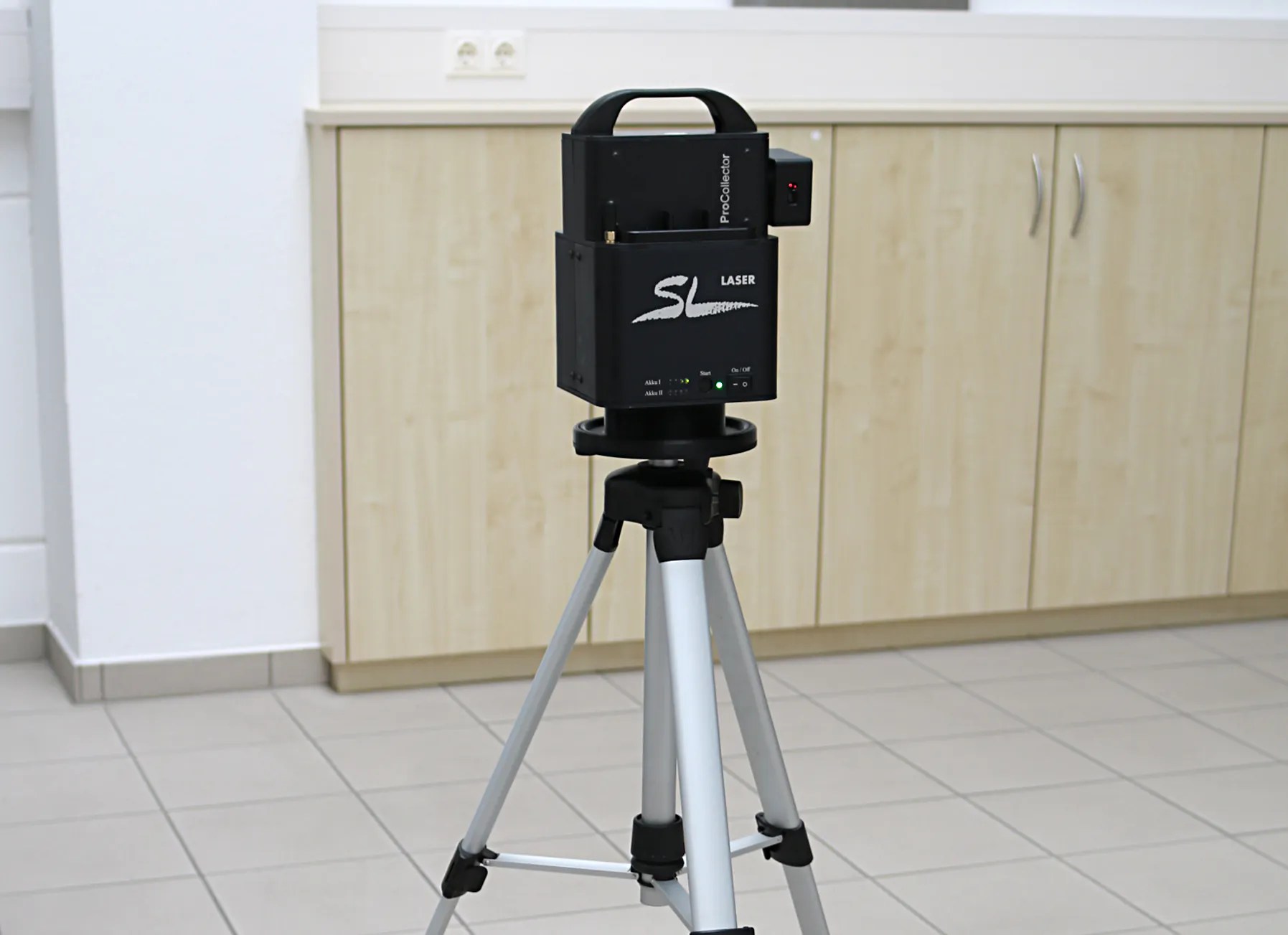

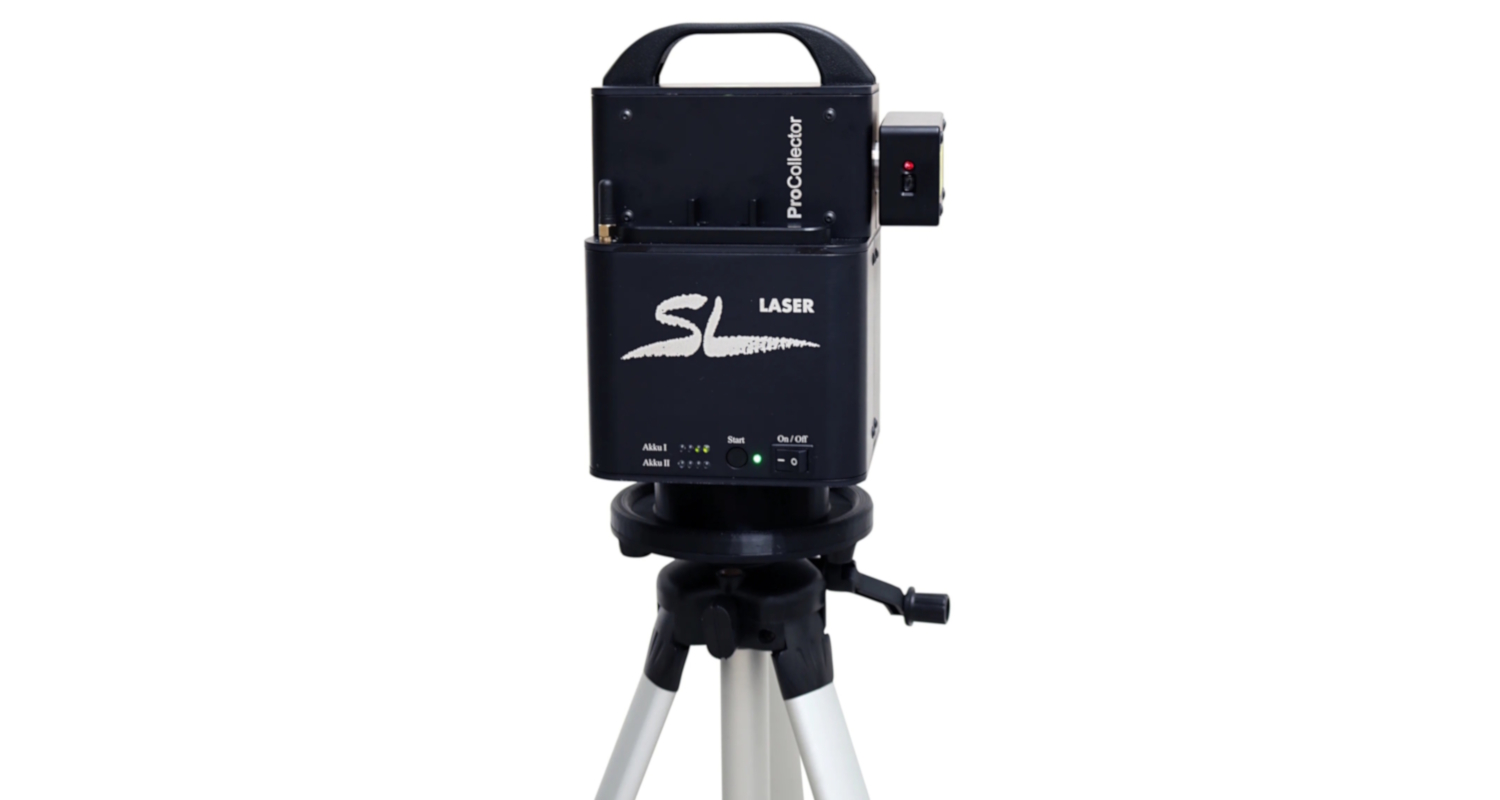

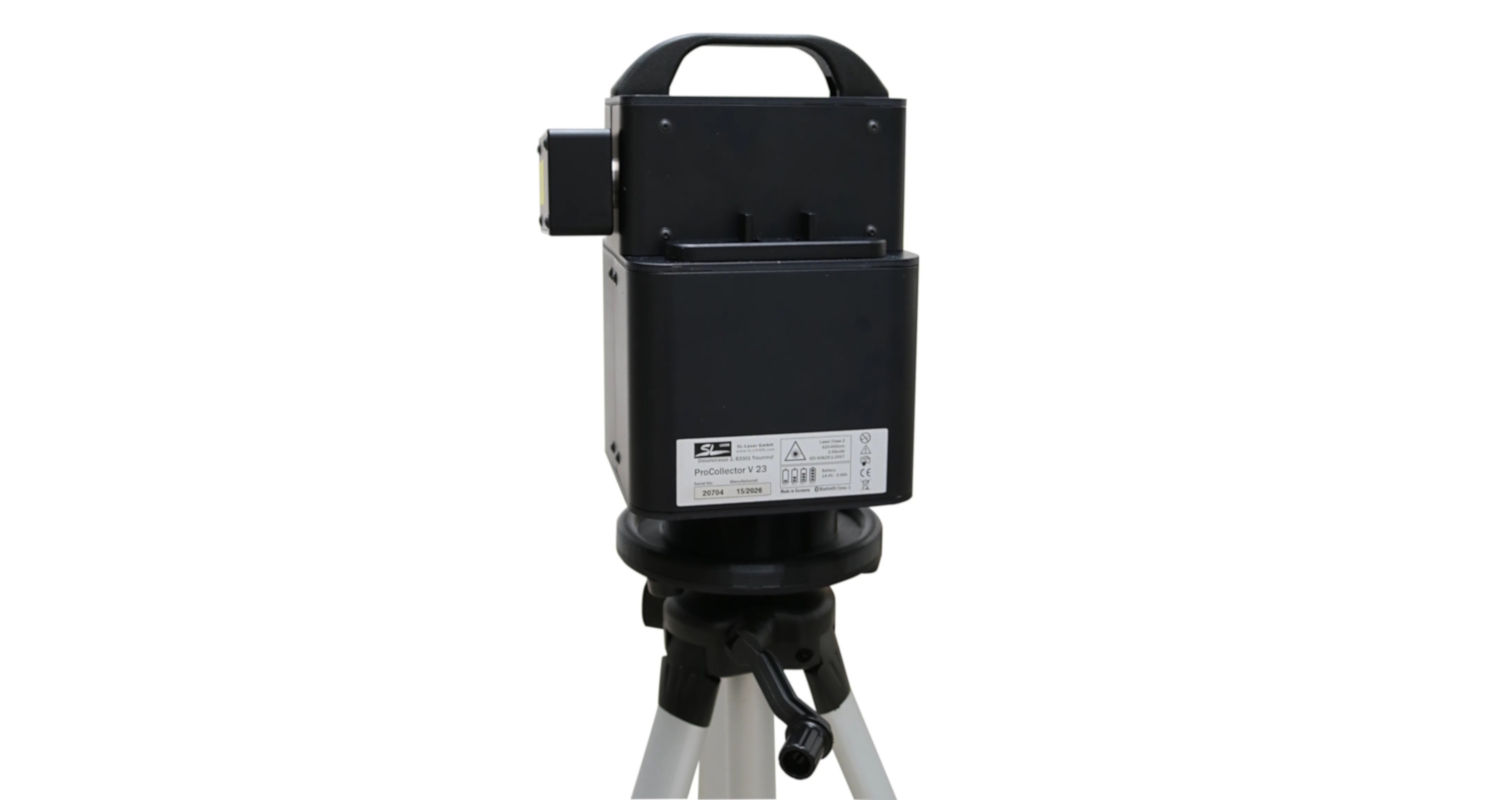

Du chantier à votre logiciel de DAO Le ProCollector se compose d’une tête de mesure équipée d’un faisceau laser, capable de pivoter et de s’orienter dans différentes directions.

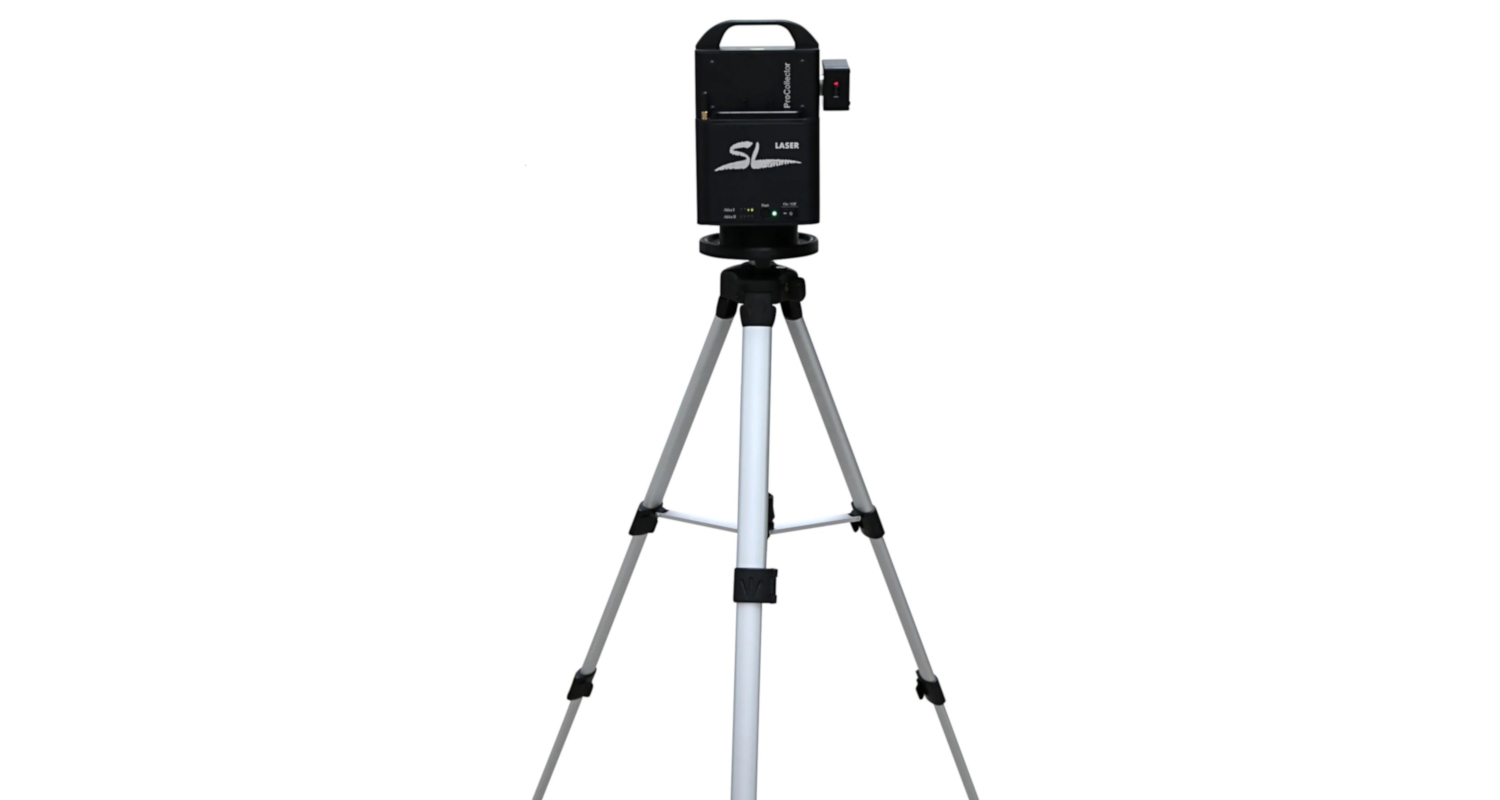

La tête de mesure est installée sur un trépied réglable afin de s’adapter aux conditions rencontrées sur site.
Après son installation, un étalonnage rapide à partir de trois points de mesure, sur des surfaces verticales ou horizontales, permet de commencer le relevé.
Les différents points mesurés sont enregistrés par l’intermédiaire du logiciel TemplateCollector afin de créer les lignes et les courbes correspondant aux éléments relevés.
Les coordonnées enregistrées peuvent ensuite être exportées dans des fichiers DXF ou IGS et utilisées directement dans votre logiciel de DAO.
Vous pouvez alors exploiter le relevé pour créer les éléments nécessaires à votre projet et, si besoin, utiliser le ProCollector pour projeter sur site les points sélectionnés.
Questions fréquemment posées
Caractéristique techniques
+Résolution angulaire du système : 0,002°
Précision de distance : ± 1 mm
Champ de vision horizontal : 360°
Champ de vision vertical : 360°
Puissance de sortie laser : < 1 mW
Diode laser : 635 nm – rouge
Classe laser : Classe 2M selon CEI / EN 60825-1:2015-07
Certification : CE
Le ProCollector est conforme aux réglementations légales et aux normes en vigueur.

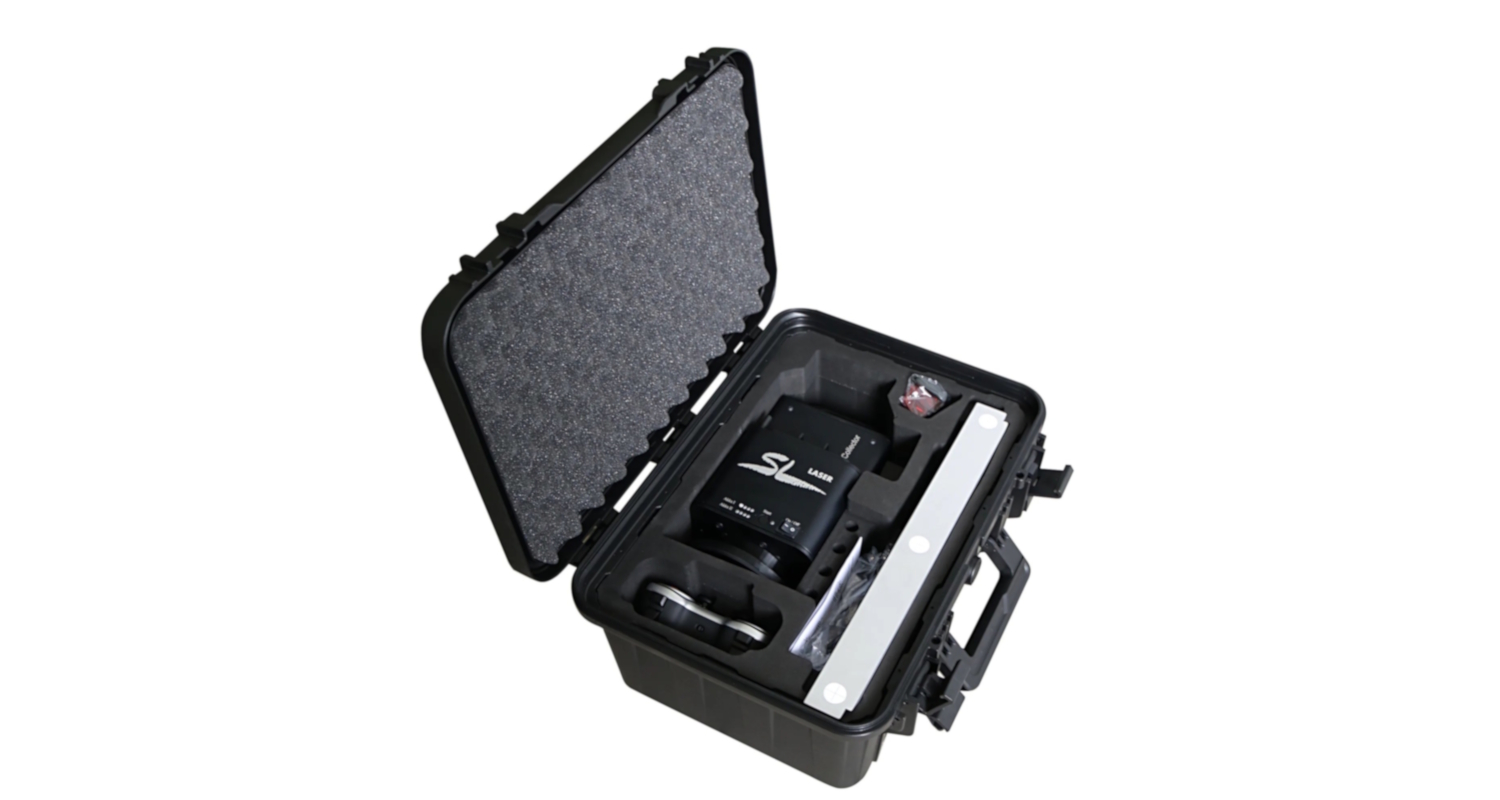

Contenu du système ProCollector
+Le système ProCollector comprend :
- la tête de mesure laser ProCollector;
- un trépied réglable ;
- le logiciel TemplateCollector;
- une valise de transport pour protéger et transporter le système ;
- les accessoires nécessaires à son utilisation.
Permet-il également de projeter des points ?
+Oui. Les points sélectionnés à partir des données DAO peuvent être projetés directement sur site avec le ProCollector.
Quels sont les formats de fichiers?
+Les relevés réalisés avec le ProCollector peuvent être enregistrés aux formats DXF ou IGS, afin d’être directement exploités dans un logiciel de DAO compatible.
